Los interruptores termomagnéticos, cumplen dos funciones muy importantes dentro de una instalación eléctrica, proteger los conductores contra cortocircuitos y sobrecargas de corriente.

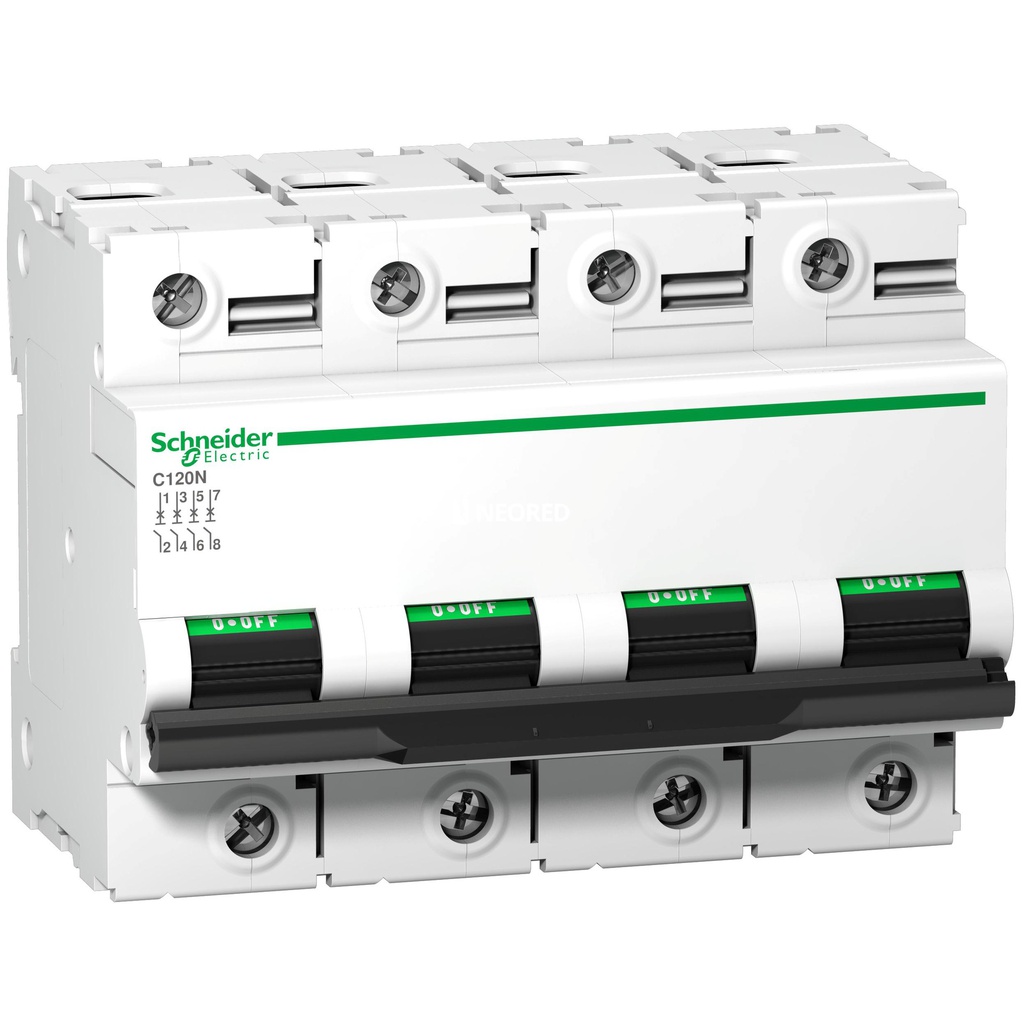

Los interruptores C120 son de aplicación en instalaciones eléctricas en ámbitos terciarios o industriales.
Ventajas:
• Capacidad de reducción de la corriente de cortocircuito de clase [3] (Menor deterioro de la instalación ante un corto).
• Mayor vida útil gracias al Cierre brusco que evita el desgaste prematuro entre sus bornes internos.
• Corte simultáneo. Esto es, disparan todos los polos simultáneamente, evitando sobrecargas en las fases no disparadas.
• Borne de conexión antierror: Evita errores en el conexionado de los conductores. Evita problemas de calentamientos y agiliza la instalación.
• Posibilidad de enclavamiento por candado y peines.
• Disparo y señalización a distancia mediante auxiliares adicionales.
• Apto al seccionamiento en el sector industrial según la norma IEC 60947-2.
Características técnicas:
• Rango de calibres: 80, 100 y 125 Ampere.
• Disponible en cantidad de polos: 1, 2, 3 y 4P.
• Tensión de empleo: 230/400 VAC.
• Poder de Corte 10.000A (IEC 60898)
Curvas de disparo disponibles:
• Curva B: los disparos magnéticos están entre 3 y 5 In.
• Curva C: los disparos magnéticos están entre 5 y 10 In.
• Curva D: los disparos magnéticos están entre 10 y 14 In.
