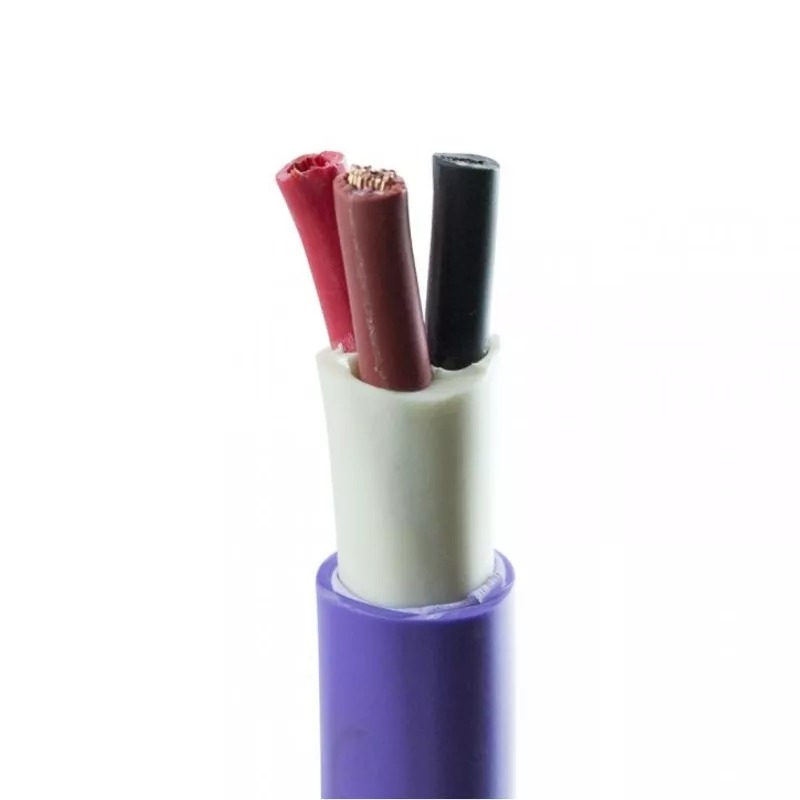

Cables diseñados para distribución de energía en baja tensión en edificios e instalaciones industriales, en tendidos subterráneos o sobre bandejas. Especialmente aptos para instalaciones en industrias y empleos donde se requiera amplia maniobrabilidad y seguridad ante la propagación de incendios.
Características:
• Normas de Referencia: IRAM 2178.
Sellos de conformidad: IRAM y de Seguridad eléctrica.
• Tensión nominal: 0,6/1,1kV.
• Temperatura de servicio: 70°C.
• Cuerdas flexibles hasta 35 mm².
• No propagación de la llama.
• No propagación del incendio.
• Resistencia a agentesquímicos.
• Marcación secuencial de longitud.
Características técnicas:
• Tripolar.
• Sección nominal: 4 mm2.
• Diámetro del conductor: 2,5 mm.
• Espesor nominal de aislación: 1 mm.
• Espesor nominal de envoltura: 1,8 mm.
• Diámetro exterior aproximado: 13 mm.
• Masa aproximada: 280 kg/km.
• Resistencia eléctrica máx. a 700C y 50 Hz: 5,92 ohm/ km.
• Reactancia a 50 Hz: 0,0991 ohm/ km.
Condiciones de Empleo:
• En bandejas.
• Directamente enterrado.
• Enterrado en canaletas.
• Enterrado en cañerías.
Aislante:
PVC especial, de elevadas prestaciones eléctricas y mecánicas.
Rellenos:
De material extruído o encintado no higroscópico, colocado sobre las fases reunidas y cableadas.
Protecciones y blindajes (eventuales):
Protección mecánica: En cables multipolares se emplea una armadura metálica de flejes o alambres de acero zincado (para secciones pequeñas o cuando la armadura debe soportar esfuerzos longitudinales); para los cables unipolares se emplean flejes de aluminio.
Protección electromagnética: El material empleado es cobre recocido. Se utiliza en estos casos dos cintas helicoidales, una cinta longitudinal corrugada o alambres y una cinta antidesenrrollante. En caso de requerirse, se puede considerar un blindaje especialmente diseñado para cables que alimenten variadores de frecuencia.
Especificaciones
| Conductores | 3 |
| Seccion | 4 |
| Material | Cu |
